LIFE-DESIGN SCULPTURE

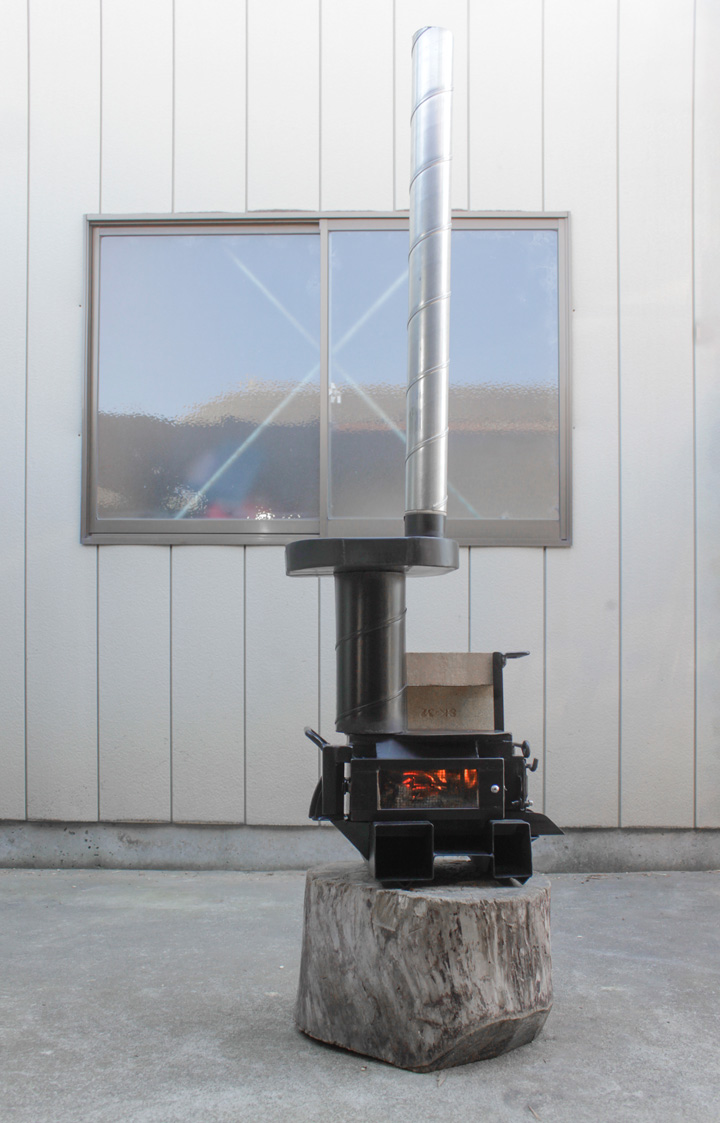

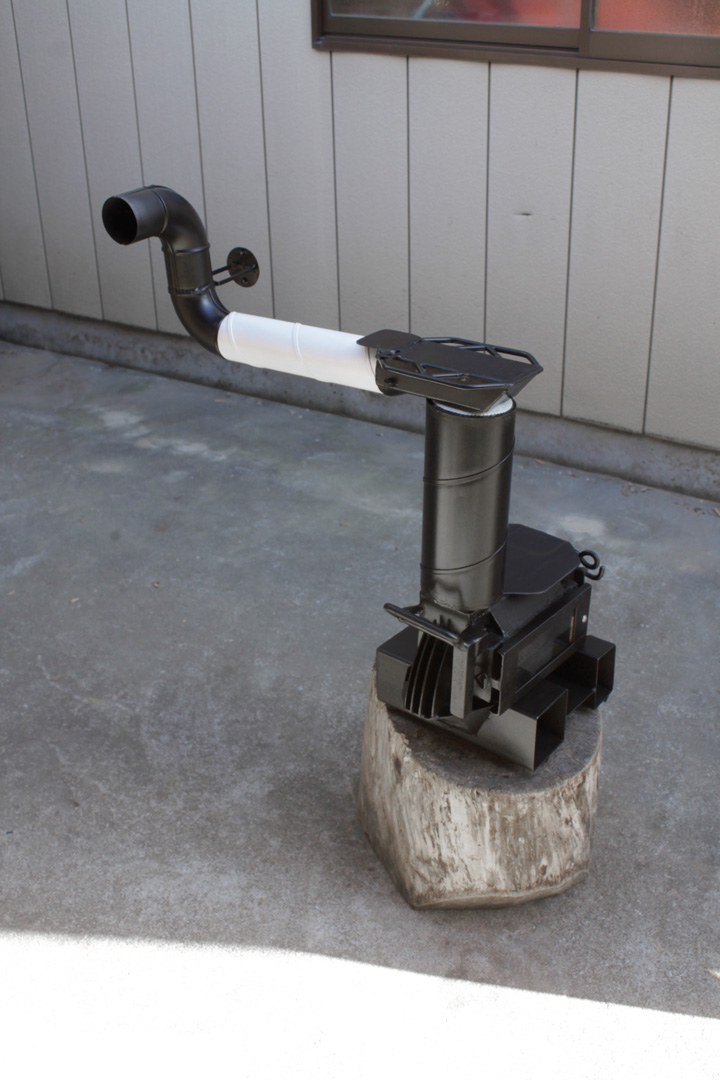

VAN-DRAGON ( car&tent stove )(MAKING PAGE)
TYPE:2024 camp model
SPEC01:車中泊(N-VAN)&テント設置用小型ストーブ
SPEC02:複数の湯沸かし調理機能つき

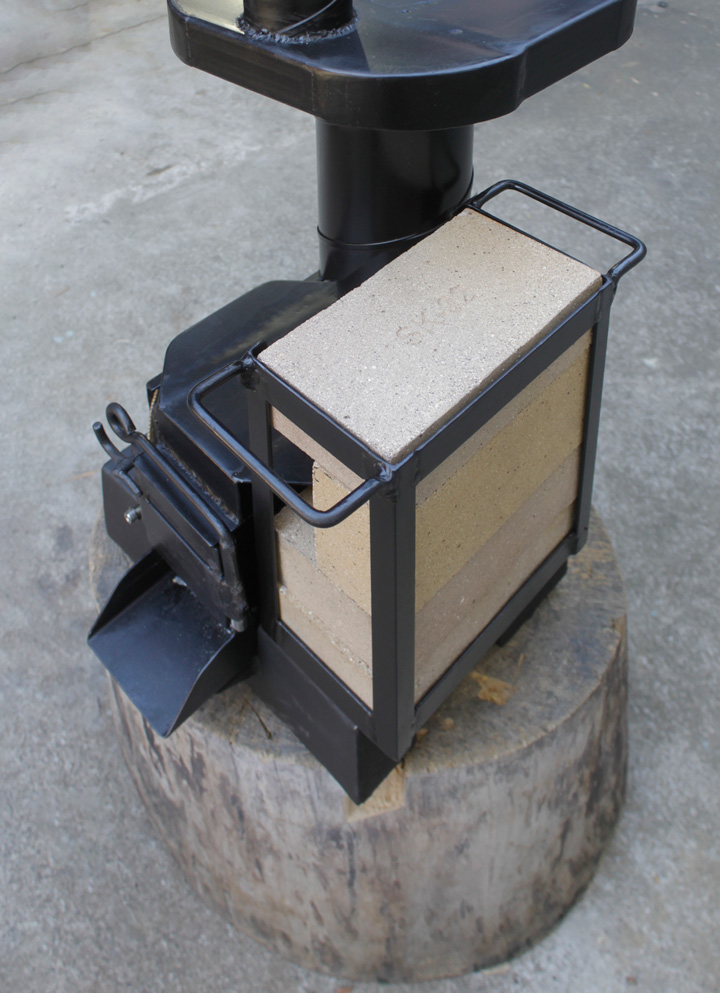

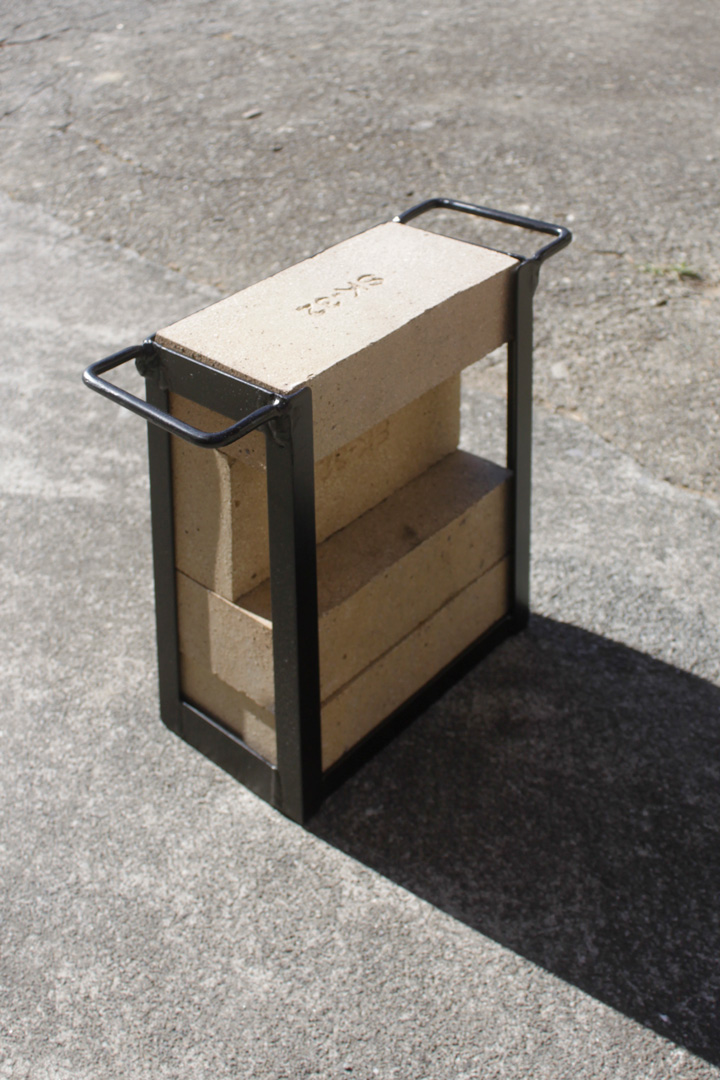

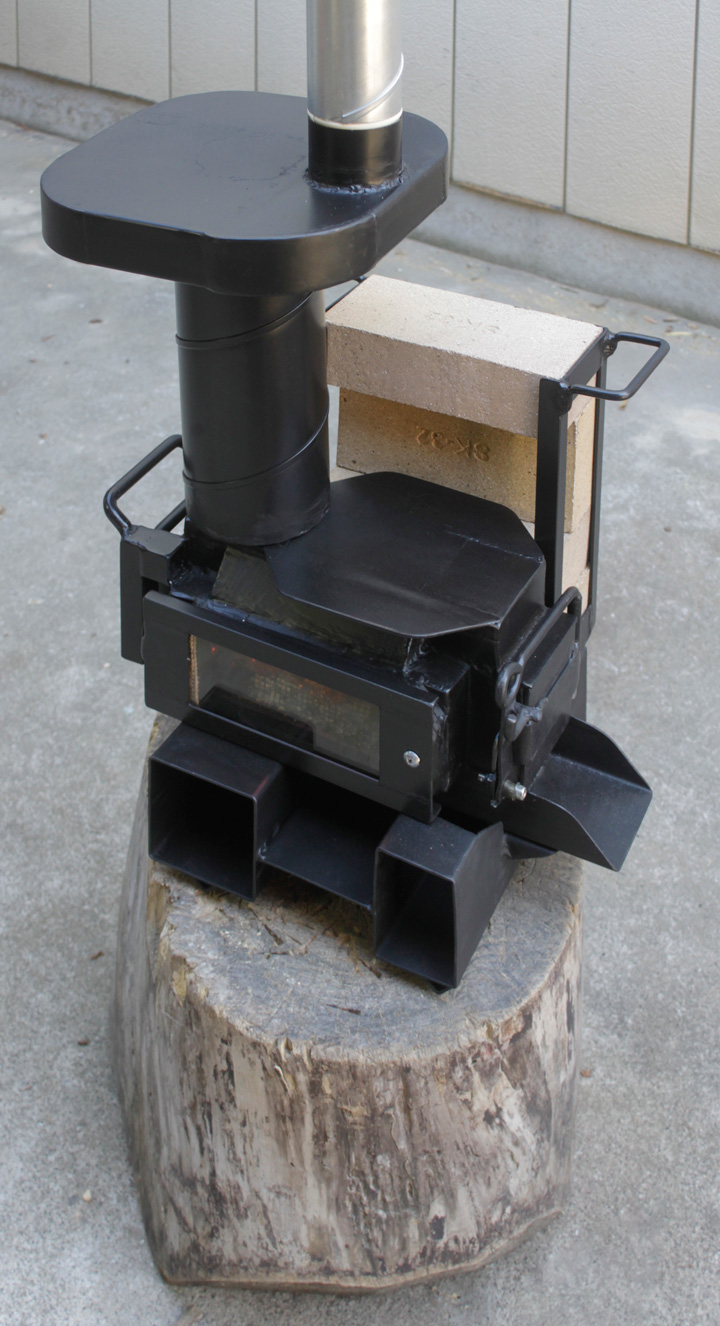

SPEC03:蓄熱耐火レンガラック搭載可能
FUEL:中小の枝木と木っ端
SAUNA-DRAGON ( sauna stove )(MAKING PAGE)
TYPE:2022 new model
HEIGHT:1070mm
WIDTH:600mm
DEPTH:630mm
WEIGHT:123kg (5parts unit)
SPEC01:最高温度75度(春)〜82度(初夏)・湿度30〜40%
SPEC02:サウナルームW170cmXD270cmXH200cm対応
SPEC03:ロウリュ可能・ヤカン式ミニ加湿機能
FUEL:直径15cm以内の薪・中小の枝木
![写真:rocket mass stove at sauna](img/saunadoragon_01.jpg)
![写真:rocket mass stove loyly](img/saunadoragon_02.jpg)
![写真:loyly bamboo bar](img/bighishaku.jpg)
SAUNA-ROOM (さうななや)(MAKING PAGE)
設置場所:納屋(元食料庫)
サウナルーム主壁材:ポリカーボネート6mm厚
防火材:シリカ板6mm厚・アルミ板1.2mm厚
断熱材:スタイロフォーム・納屋の土壁
床材:コンクリートを流した上に竹(抗菌的効果)
![写真:サウナ室看板と入口1](img/saunanaya_room03.jpg)
![写真:サウナ室入ったすぐ](img/saunanaya_room01.jpg)
![写真:サウナ室入口2](img/saunanaya_room04.jpg)
![写真:サウナに入る私](img/saunanaya_room02.jpg)
ORIGIN-7( LUCKY dragon version7.0 )(MAKING PAGE)
TYPE:2023 model
HEIGHT:1200mm
WIDTH:420mm
DEPTH:700mm
WEIGHT:74kg (3parts unit)
SPEC:対応畳数木造和室8畳
FUEL:直径13cm以内の薪・中小の枝木
![写真:fire rocket mass stove](img/IMG_0733.jpg)
![写真:super rocket mass stove](img/IMG_0725.jpg)
![写真:ss rocket mass stove](img/IMG_0740.jpg)
![写真:special rocket mass stove](img/IMG_0741.jpg)
L-DRAGON2021 ( LUCKY dragon version5.0 )
TYPE:early2021 final-renewal model
HEIGHT:1190mm
WIDTH:420mm
DEPTH:700mm
WEIGHT:54kg (3parts unit)
SPEC:対応畳数木造和室8畳
FUEL:直径8cm以内の薪・中小の枝木
![写真:rocket mass stove at home](img/dragonstove2021_05_991.jpg)
![写真:rocket mass stove 2020](img/dragonstove2021_02_1080.jpg)
![写真:rocket mass stove 2020](img/dragonstove2021_01_1080.jpg)
FUJI-DRAGON 2020 ( version3.0 )(MAKING PAGE)
TYPE:2020 spring new model
HEIGHT:1090mm
WIDTH:520mm
DEPTH:750mm
WEIGHT:60kg (3parts unit)
SPEC:農家レストラン「畑食堂」さん納品・鉄筋約10畳
FUEL:直径9cm以内の薪・大中小の枝木
![写真:new rocket mass stove at home](img/20200310dragon2.jpg)
![写真:rocket mass stove 2020](img/20200310dragon3.jpg)
L-DRAGON 2020 ( LUCKY dragon version4.0 )
TYPE:2020 spring-renewal model
HEIGHT:1120mm
WIDTH:420mm
DEPTH:700mm
WEIGHT:50kg (3parts unit)
SPEC:対応畳数木造和室約8畳
FUEL:直径8cm以内の薪・中小の枝木
![写真:rocket mass stove at home](img/20200131dragon29_003.jpg)
![写真:rocket mass stove 2020](img/2020dragonstove_front_001.jpg)
L-DRAGON 2019 ( LUCKY dragon version2.0 )
TYPE:2019 spring-renewal model
HEIGHT:1070mm
WIDTH:420mm
DEPTH:700mm
WEIGHT:42.5kg (3parts unit)
SPEC:対応畳数木造和室約6畳
FUEL:直径7cm以内の薪・中小の枝木
![写真:rocket mass stove at home](img/2019dragonstove2_006.jpg)
![写真:進化版ドラゴンストーブ](img/2019dragonstove2_002.jpg)
[ This is ドラゴンストーブ ]
①『煙が極めて少ない薪ストーブ』
:一本の薪をじっくり余すところなく燃やし切る能力に長ける
②『薪割りをしなくてもOKな薪ストーブ』
:細い枝木を燃料にできるので極端に言えばチェーンソーを使わなくてもOK
:ただし細い薪のみを使うと それなりの薪量が必要
③『薪の消費量が極めて少ない』
:産業廃棄物とされる普通の薪ストーブでは捨てられる細い薪を燃料にできる=エコ
:廃材の割り箸なども燃料にできる(かなりの量が必要になるが究極のエコストーブである)
④『最大のメリット:煙突が横引きできる』
:なのでストーブ設置の場所に困らない
:そして煙突自体が”サブ暖房”として機能する
:↓この煙突の取り回しは普通の薪ストーブでは”絶対に不可能”↓
![写真:設置断面図寸法](img/2021011019dragonstove_madori_S.jpg)
⑤『デメリット:薪の投入が忙しい』
:何時間も放置で燃やし続けられない仕組みが ロケットストーブの長所であり短所
:枝木ではなく薪をメインに使うなら1時間に2回前後投入の必要がある
![写真:温度分布](img/2021011019dragonstove_S_side.jpg)
※薪ストーブ使用上の注意点※
1.マメな煙突掃除とストーブ本体の点検が絶対条件
2.煙突内と本体の詰まりは煙の逆流・不完全燃焼に繋がる
⑥『煙突掃除のポイント』
:横引き部分(下図②)とエビ菅(図③)・T字菅(図①)などの接続コーナーは特にススや灰が溜まる
:薪の燃え残りに”灰”ではなく『炭』が目立つようになると煙突が詰まり気味と考える
:燃焼音が「ゴー」とあまり言わなくなったら煙突掃除の時期
![写真:温度分布](img/2021011019dragonstove_ash_S.jpg)
